产品描述

AP89021

一、产品概述



• 型号：aP8921A（21 秒语音）/aP8910A（10 秒语音）
• 核心功能：基于 CMOS 工艺的语音 OTP 集成电路，支持 4 位 ADPCM/8 位 PCM 语音压缩，内置 512K/256K 位 EPROM
• 应用场景：语音提示、报警系统、电子玩具等需要语音功能的设备

二、主要特性



1. 存储与压缩

   • 6kHz 采样率下，ADPCM 压缩可存储 21/10 秒语音
   • 支持 ADPCM/PCM 两种压缩模式
   • 12 个语音组，支持语音块组合扩展播放时长

2. 触发模式

   • 按键触发模式：通过 S1-S4 组合触发 12 个语音组，支持 SBT 顺序触发
   • CPU 并行触发模式：S1-S4 输入地址后由 SBT 信号锁存触发

3. 可编程选项

   • 整体选项：触发模式选择、斜坡控制（消除噪声）、输出配置（STOP/BUSY/LED）
   • 组选项：触发类型（边沿 / 电平）、保持模式、重触发设置

4. 输出方式

   • 直接驱动：VOUT1/VOUT2 PWM 输出（支持 16Ω 扬声器）
   • 外部驱动：COUT 电流模式 D/A 输出

三、引脚功能



• 核心引脚：
  • S1-S4：触发输入 / 地址选择
  • SBT：触发信号 / 编程使能
  • VOUT1/VOUT2：PWM 扬声器驱动
  • COUT：D/A 模拟输出
  • RST：复位 / 编程时钟
• 电源引脚：VDD（2.6-5V）、V33（编程电源）、VSS（地）

四、电气特性



• 工作电压：2.6-5.0V
• 待机电流：<5μA
• 驱动能力：VOUT 支持 ±110mA 输出
• 振荡频率：通过外部电阻调节（范围 5.4-22.4kHz）

五、典型应用电路



• 基本配置：需外接振荡电阻、电源滤波电容
• 扬声器驱动：支持直接驱动（16Ω）或通过三极管放大（8Ω）
• 编程接口：需外部 6.5V 编程电源（VPP 引脚）

六、开发支持



• 工具链：PC 端开发软件支持语音编译和选项配置
• 烧录方式：通过专用编程器写入语音数据和配置选项

七、注意事项



1. 电源稳定性：需配置足够的输入输出电容
2. 编程安全：VPP 引脚在运行时必须悬空
3. 触发时序：注意按键防抖时间（16ms）和地址建立时间

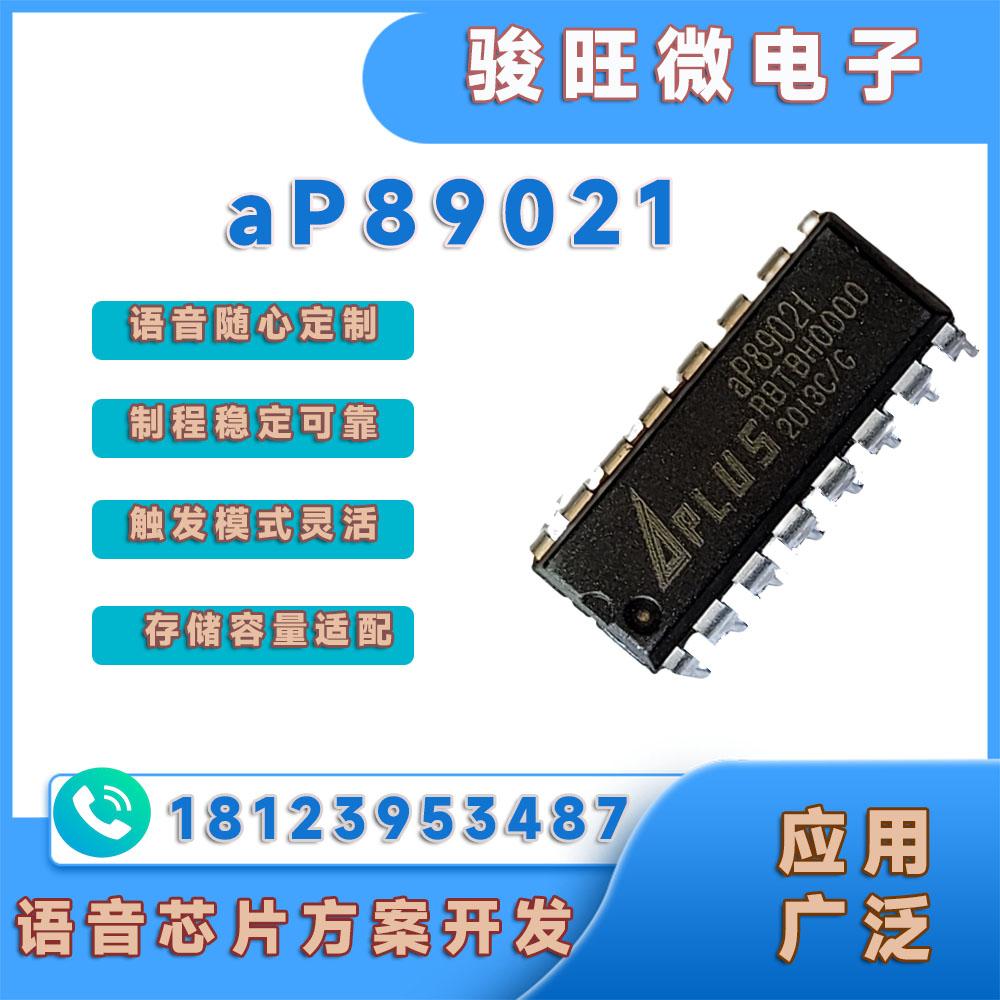

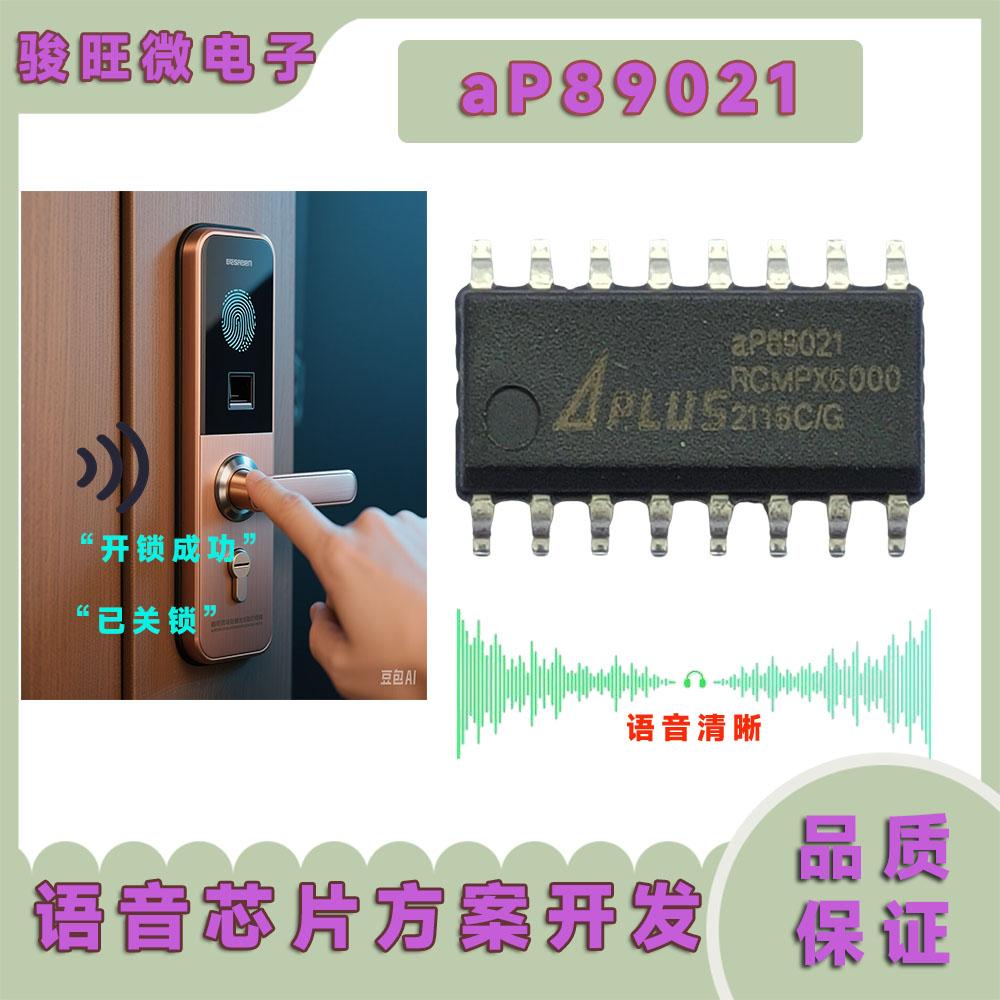

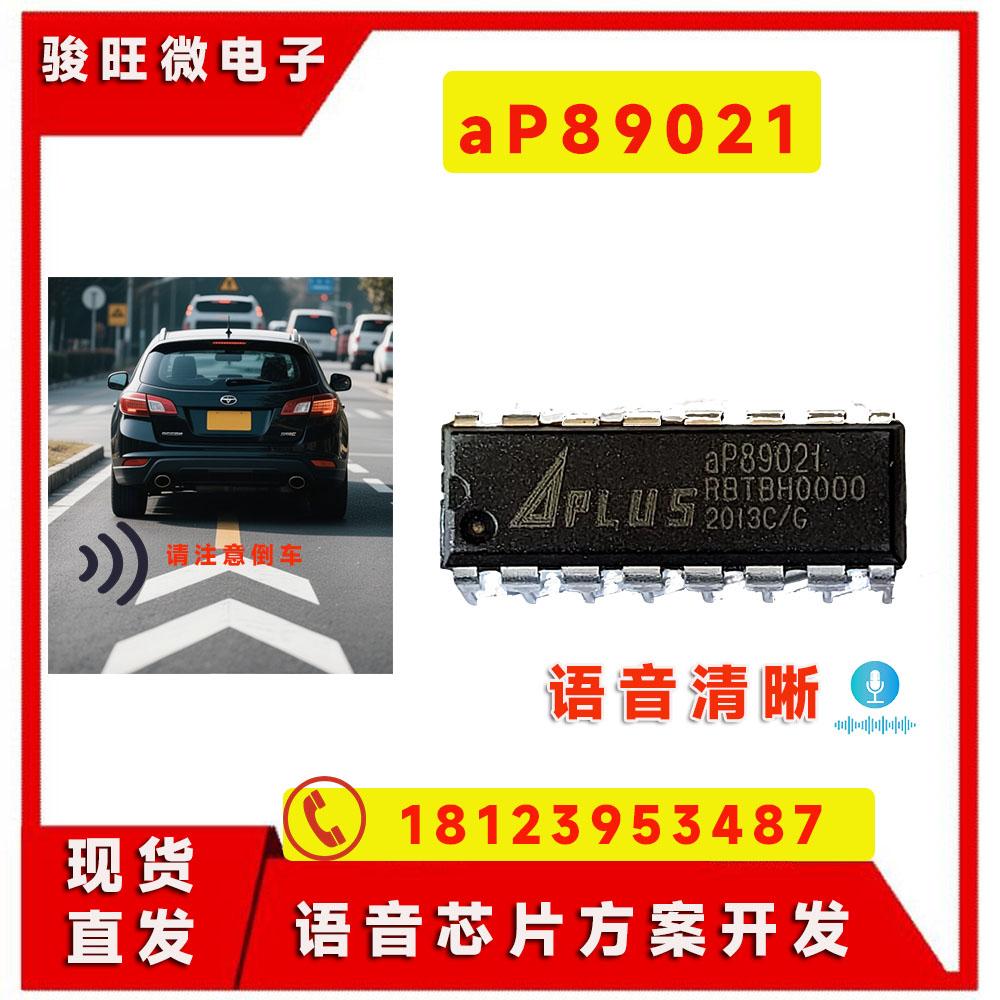

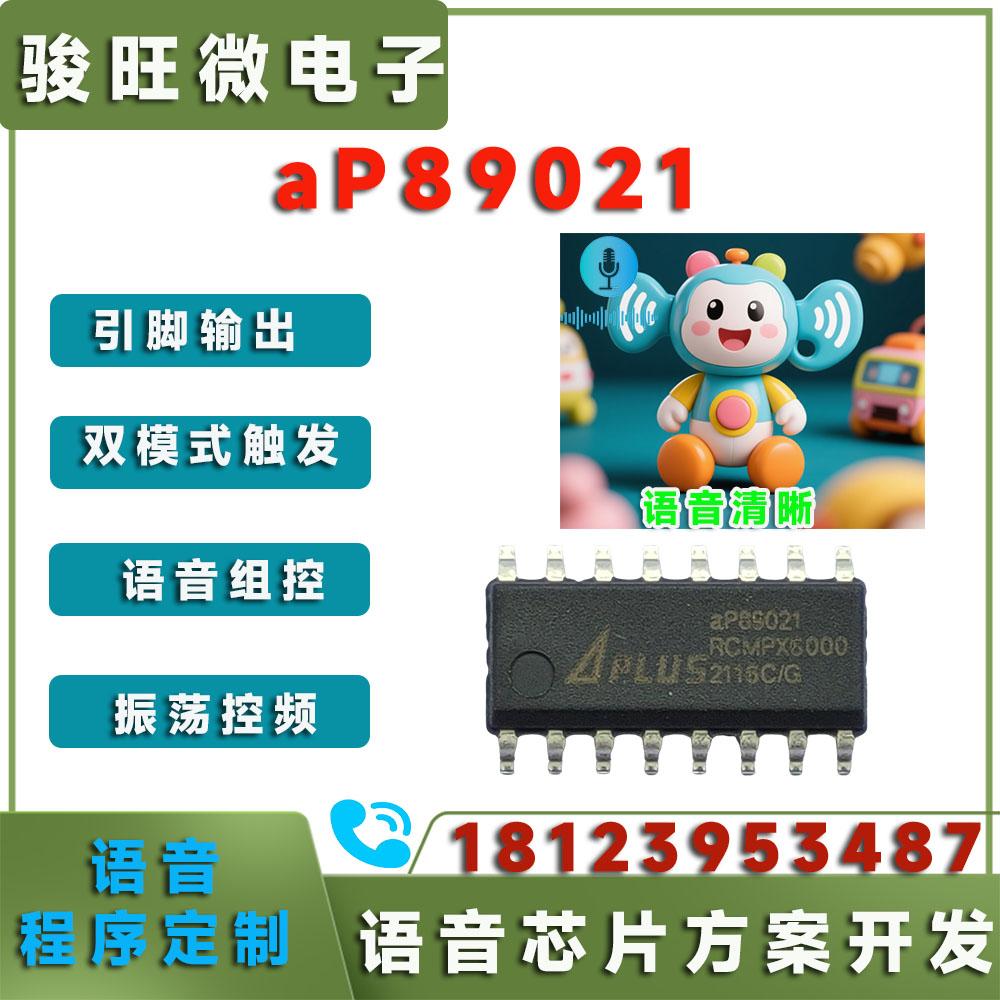

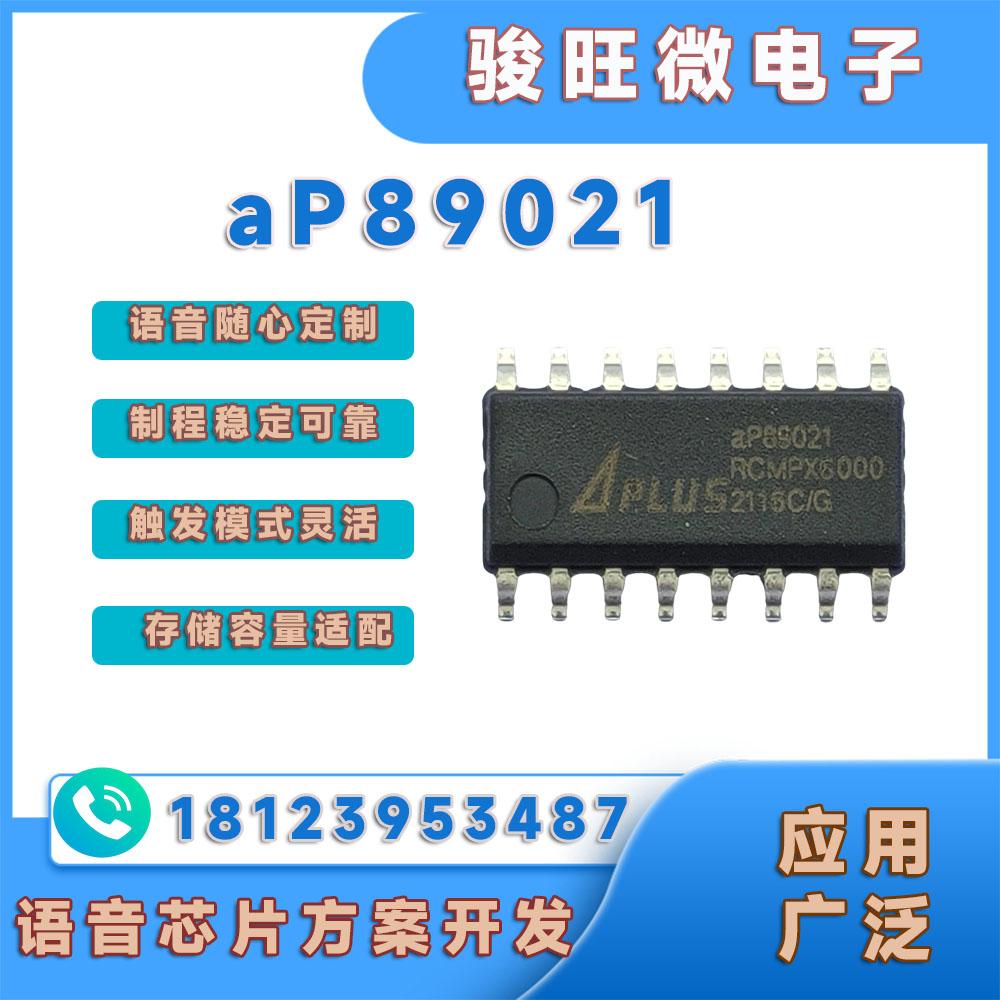

产品图片
